小红的观点更 具普遍性，小红选用规格不相同的小灯泡进行 了多次实验

DF、EA

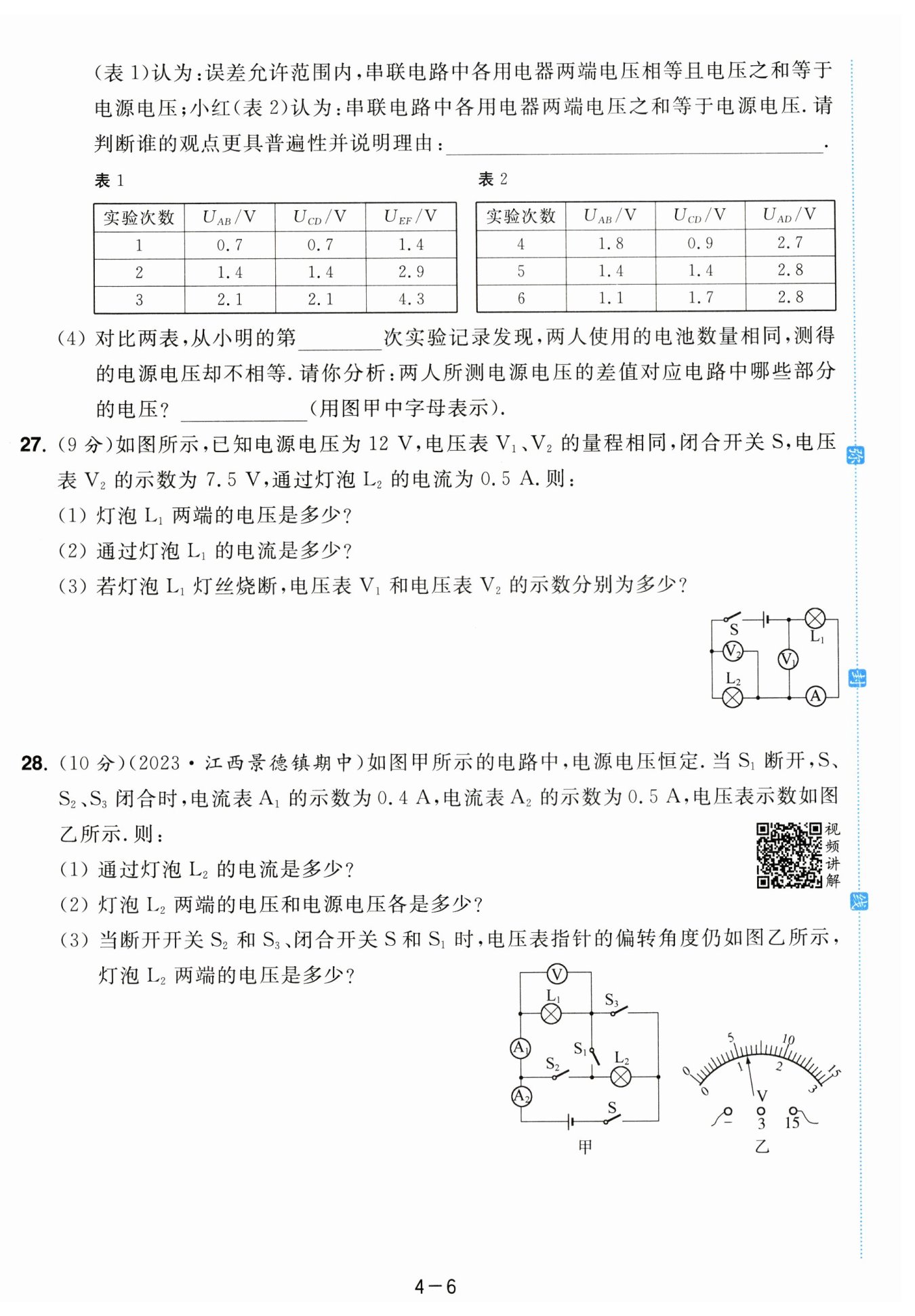

解：​$ (1) $​由题意可知，灯泡​$L $​两端的电压​$U_{2}=7.5\ \mathrm {V}$​，由串联电路的电压规律可得，灯泡​$L_{1} $​两端的电压​$U_{1}=U-U_{2}=12\ \mathrm {V}-7.5\ \mathrm {V}=4.5\ \mathrm {V}.$​

​$(2) $​由题意知，通过灯泡​$L_{2}$​的电流​$I_{2}=0.5\ \mathrm {A}$​，由串联电路的电流规律可知，通过灯泡​$ L_{1} $​的电流也为​$ 0.5\ \mathrm {A}.$​

​$(3) $​灯泡​$L_{1}$​、​$L_{2} $​串联，若灯泡​$L_{1} $​灯丝烧断，则电路断路，灯泡​$L_{2} $​中无电流通过，其两端电压为​$0$​，即​$V_{2}$​示数为​$0$​；电压表​$V_{1} $​与电源连通，测量电源电压，所以其示数为​$ 12\ \mathrm {V}.$​

解：​$(1) $​由图甲可知，当​$S_{1} $​断开，​$S$​、​$S_{2}$​、​$S_{3} $​闭合时，两灯泡并联，电压表测灯泡​$L_{1} $​两端的电压，电流表​$A_{1} $​测通过灯泡​$L_{1} $​的电流，电流表​$A_{2} $​测干路电流，则通过灯泡​$L_{1} $​的电流​$I_{1}=0.4\ \mathrm {A}$​，干路电流​$I=0.5\ \mathrm {A}$​，由并联电路的电流规律可得，通过灯泡​$ L $​的电流​$ I_{2}=I-I_{1}=0.5\ \mathrm {A}-0.4\ \mathrm {A}= 0.1\ \mathrm {A}$​

​$(2)$​由图乙可知，电压表的量程为​$0\sim 15\ \mathrm {V}$​，则其示数为​$ 6\ \mathrm {V}$​，即灯泡​$L_{1} $​两端的电压​$U_{1}=6\ \mathrm {V}$​，由并联电路的电压规律可知，灯泡​$L $​两端的电压​$U_{2}=U_{1}=6\ \mathrm {V}$​、电源电压​$U=U_{1}=6\ \mathrm {V}.$​

​$(3)$​由图甲可知，当断开开关​$S_{2}$​和​$S_{3}$​、闭合开关​$S $​和​$S_{1} $​时，两灯泡串联，电压表测灯泡​$L_{1} $​两端的电压，因为串联电路两端的总电压等于各部分电路两端的电压之和，所以灯泡​$L_{1} $​两端的电压小于电源电压，则此时电压表的量程为​$0\sim 3\ \mathrm {V}$​，由图乙可知，此时电压表的示数即灯泡​$L_{1} $​两端的电压​$U_{1}'=1.2\ \mathrm {V}$​，则灯泡​$L $​两端的电压​$U_{2}'=U-U_{1}'=6\ \mathrm {V}-1.2\ \mathrm {V}=4.8\ \mathrm {V}.$​
