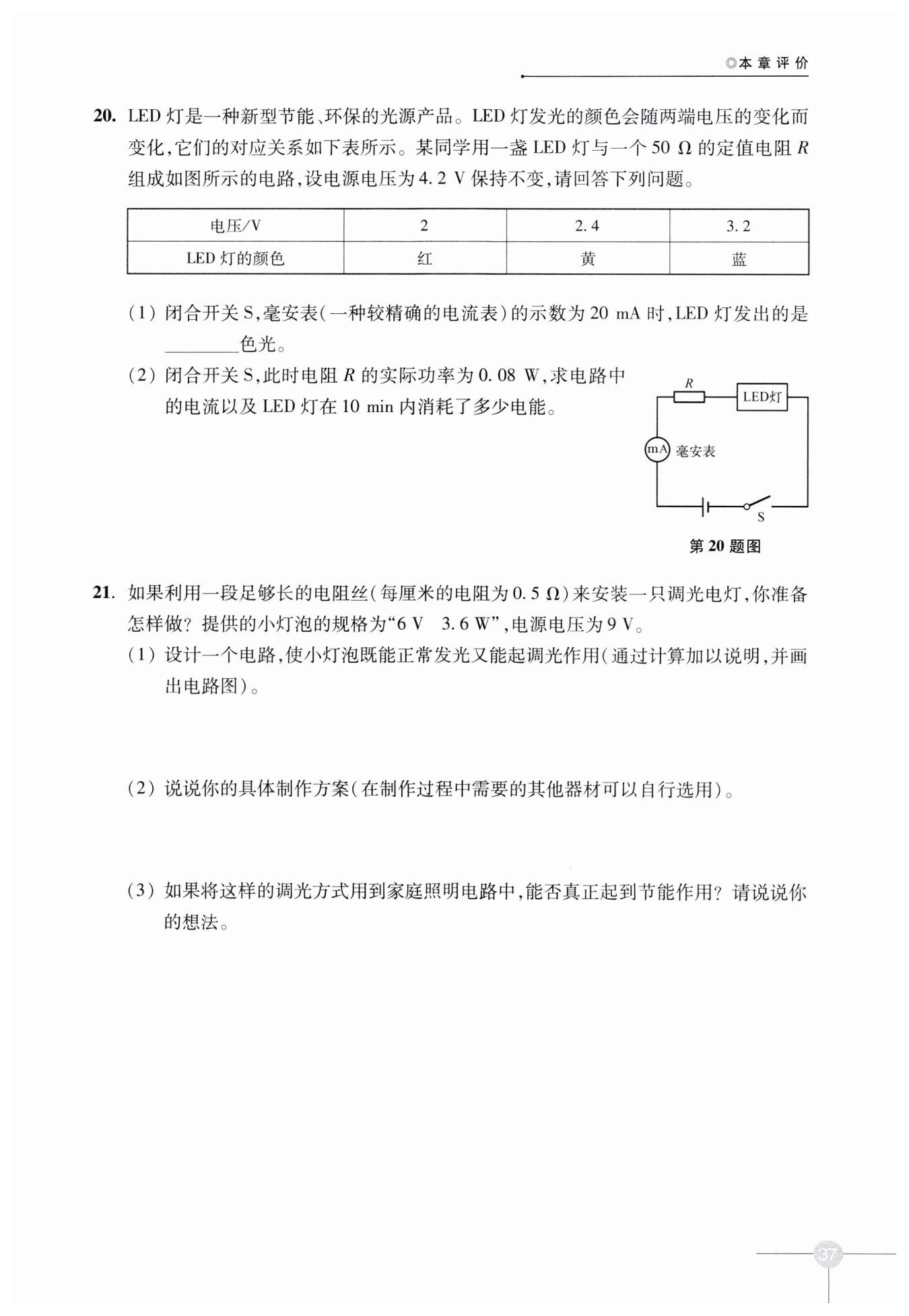

$ 解：(2)由P=I^2R得I=\sqrt {\frac PR}=\sqrt {\frac {0.08\ \text {W}}{50Ω}}=0.04\ \text {A}$

$ U_{R }=I_{ }R_{ }={0.04 }\ \text {A}×{ 50 }\ Ω={ 2 }\ \text {V}$

$ U_L=U-U_R=4.2\ \text {V}-2\ \text {V}=2.2\ \text {V}$

$ W_{ L}=U_{ L }I_{ L }t={ 2.2 }\ \text {V}×{ 0.04 }\ \text {A}×{ 600 }\ \text {s}={ 52.8 }\ \text {J}$

$ I_{ 额 }=\frac {P_{额 }}{U_{额 }}=\frac {{ 3.6 }\ \text {W}}{{ 6}\ \text {V}}={ 0.6 }\ \text {A}$

要串联一个电阻$R，$$R_{ }=\frac {U_{ R }}{I_{ }}=\frac {{ (9-6) }\ \text {V}}{{ 0.6 }\ \text {A}}={ 5 }Ω$

电阻丝长度$L=\frac {5}{0.5}\ \text {cm}=10\ \text {cm}，$

要使中的电灯能正常发光且亮度可调，串联的电阻丝长度$L'$必须大于$10\ \mathrm {cm}$

制作方法(参考):从这根电阻丝上截取一段(长度必须大于10 cm,具体多长可由实验确定其范围),

然后将一端用导线和电灯相连,并将从这一端开始的10 cm长的电阻丝用绝缘胶带缠紧,再加以固

定(作为分压电阻)。最后,在剩下的电阻丝上用铜线缠绕几圈,做成可以在电阻丝上滑动的铜线环,

并按照电路图用软导线将铜线环和电源相连,再接入开关、电灯,组成闭合电路,调光小电灯即做成

了

因为电流通过调光用的电阻丝时,电阻丝发热仍有能量损失,所以节能效果较差
