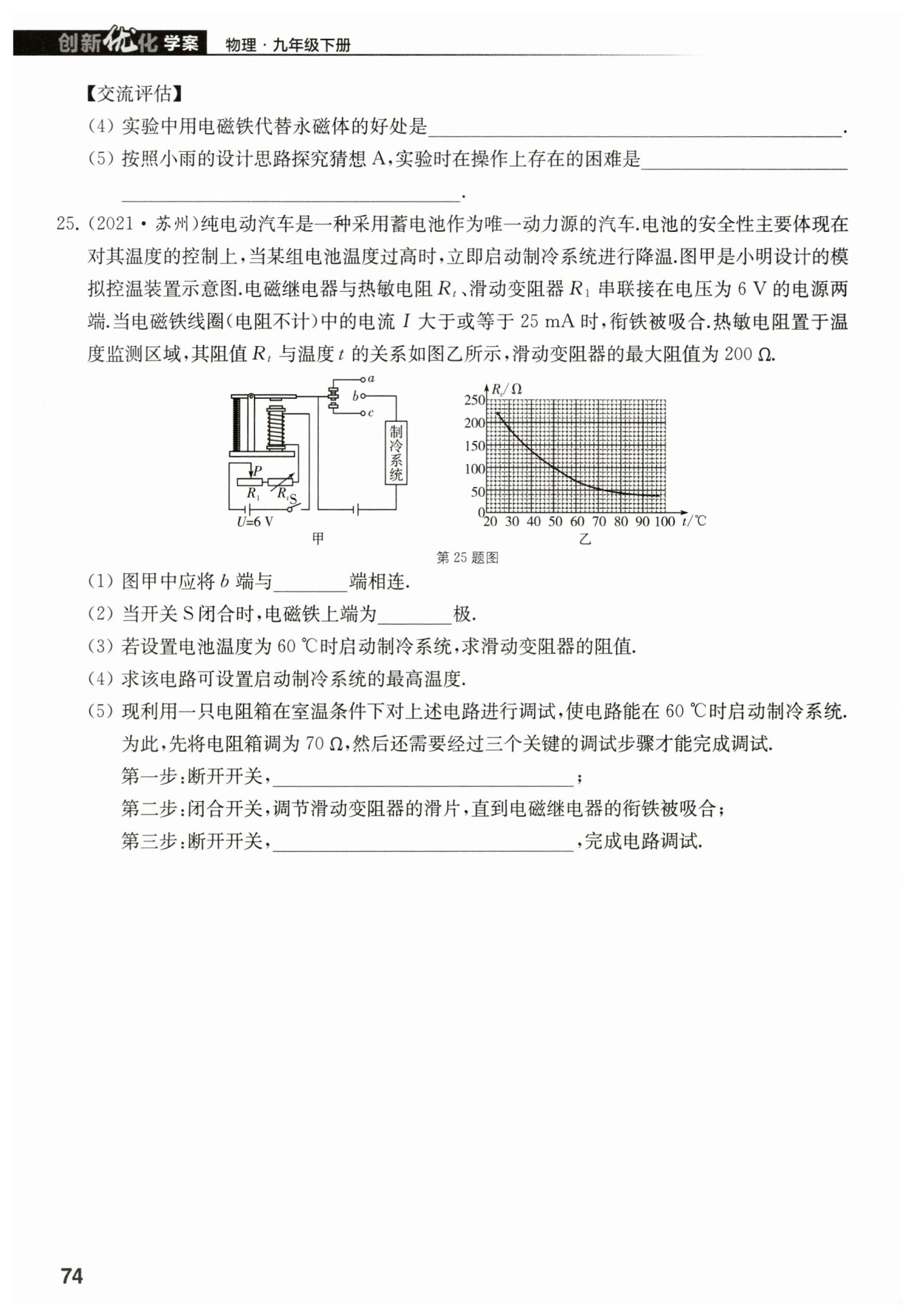

易于改变磁体的磁性强弱

难以控制每次移动线框的

速度相等

将滑动变阻器调到阻值最大处，并用电阻箱替换热敏电阻

用热敏电阻替换电阻箱

$ 解：(3)由图乙知，60℃时，R_t=70\ \mathrm {Ω}$

$ R_1=\frac UI-R_t=\frac {6\ \mathrm {V}}{25×10^{-3}\ \mathrm {A}}-70\ \mathrm {Ω}=170\ \mathrm {Ω}$

$ (4)R_1=200\ \mathrm {Ω}时，R_t=\frac {6\ \mathrm {V}}{25×10^{-3}\ \mathrm {A}}-200\ \mathrm {Ω}=40\ \mathrm {Ω}$

$ 由图乙知，对应的温度为90℃，即最高温度$
